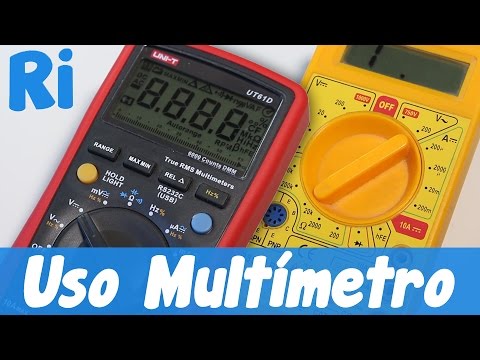

¿CÓMO FUNCIONA UN POLÍMETRO O TESTER?
Un polímetro o tester es un elemento que podemos añadir a un circuito eléctrico y que puede funcionar como un voltímetro (mide los voltios) o como una amperímetro (mide los voltios). En este vídeo podemos ver cómo funciona con más detalle:
Cómo funciona el voltaje en un circuito en serie y en un circuito en paralelo.
TEORÍA SOBRE CIRCUITOS ELÉCTRICOS
¿Qué es un circuito eléctrico?
Un circuito eléctrico es un recorrido por el que circulan electrones. Consta de varios elementos: un generador de energía, elementos de control y protección y receptores, todos unidos por hilos conectores.
Sentido de la corriente eléctrica
Hay dos posibles sentidos de la corriente eléctrica:
CONVENCIONAL: los electrones salen por el lado positivo del generador, es el que se suele usar.
SENTIDO REAL DE LA CORRIENTE ELÉCTRICA: los electrones salen por el lado negativo del generador.
Elementos de un circuito eléctrico
Magnitudes eléctricas
VOLTAJE O DIFERENCIA POTENCIAL: es la cantidad de energía que un generador es capaz de suministrar a cada electrón. Es dada por su voltaje V y se mide en votios (V)
RESISTENCIA ELÉCTRICA: es la resistencia (R) que opone un material al paso de la electricidad. La resistencia es el cociente entre la tensión en los extremos del material y la intensidad de corriente que lo atraviesa. Esto se conoce como ley de Ohm: V = I x R
INTENSIDAD DE CORRIERNTE ELÉCTRICA: es la carga o el número de electrones que atraviesan cada segundo un conductor. En el SI, la intensidad se mide en amperios (A).Circuito en serie y circuito en paralelo
- En un circuito en serie, todos los componentes están conectados de extremo a extremo, formando una sola ruta para la correinte eléctrica.
- En un circuito en paralelo, los componentes están conectados entre sí, formando dos conjuntos de nodos eléctricamente comunes.
Diferencia entre un circuito en serie y un circuito en paralelo
- CIRCUITO EN SERIE:
- Voltajes distintos, pues al pasar por cada resistencia, los electrones pierden voltaje, por lo que no llegan a todas las resistencias con la misma energía o voltaje.
- Resistencia total = R1 + R2 + R3
- CIRCUITO EN PARALELO:
- Voltaje total = V1 = V2 = V3, ya que los electrones llegan a todas las resistencias con la misma energía o voltaje.
- Resistencia total = 1/R1 + 1/R2 + 1/R3
Generadores en serie y en paralelo
EN SERIE:
En la foto de las pilas del mando a distancia, parece que están conectadas en paralelo, pero si nos fijamos, cada una tiene el lado positivo conectado en extremos distintos. Esto indica que, en realidad, están conectadas en serie, pues cuando conectamos generadores en serie, el borne positivo de una, conecta con el negativo de la otra, que es lo que ocurre en esta disposición de los generadores a través de pequeños cables conductores en el interior del mando a distanica, que unen los bornes de las pilas.
En un circuito en serie, el voltaje total es la suma de todos los voltajes de los generadores. Por tanto, el voltaje total en ese mando a distancia, será el voltaje que sumen las dos pilas.
(Voltaje total = suma de los voltajes de las pilas)
EN PARALELO:
En la foto de las pilas de este otro mando a distancia, observamos que los bornes de las pilas están orientados hacia el mismo lado. Esto nos indica que estas pilas están colocadas en paralelo, ya que en el interior del mando, los bornes de la misma polaridad estarán conectados entre sí y habrá un cable que se difurca.
En paralelo, el voltaje no se incrementa, sino que se reparte y aumenta la duración de los generadores, es decir, el tiempo que pueden proporcionar energía. Por tanto, en el mando a distancia de la foto, el voltaje total será el mismo que el de una sola pila.
(Voltaje total = V de una sola pila)
